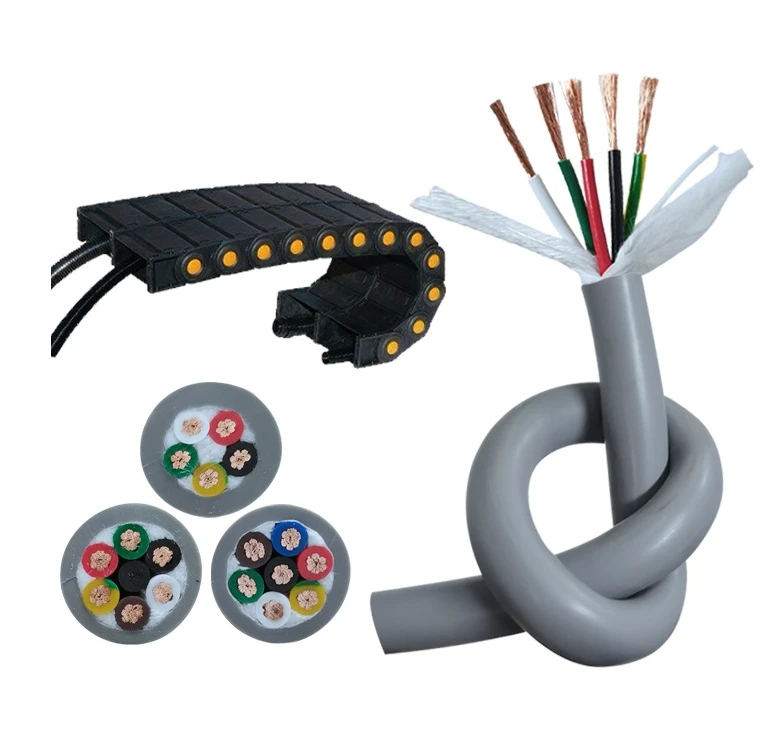

A rugalmas vontatólánckábel, más néven kábelhordozó vagy energialánc, kábelek és tömlők vezetésére és védelmére szolgál mozgó alkalmazásokban, például robotikában, automatizálási berendezésekben és gyártógépekben. A vontatóláncokban használt kábeleket úgy tervezték, hogy ellenálljanak a lánc állandó mozgásának és hajlításának, ugyanakkor megbízható jel- és erőátvitelt is biztosítsanak. Ebben a cikkben a vontatási láncokban általánosan használt kábeleket fogjuk megvitatni, beleértve azok jellemzőit, paramétereit és részletes információit.
A vontatási láncokban használt kábelek jellemzői
Rugalmasság: A vontatóláncokban használt kábeleknek rugalmasnak kell lenniük ahhoz, hogy elviseljék a lánc állandó mozgását és hajlását.
Tartósság: Ezeket a kábeleket úgy tervezték, hogy ellenálljanak a zord környezetnek, beleértve a hőnek, hidegnek és vegyszereknek való kitettséget.
Jelintegritás: A húzóláncokban használt jelkábeleknek megbízható jelátvitelt kell biztosítaniuk, még dinamikus láncon való áthaladás esetén is.
Zajtűrés: A kábeleknek megfelelő árnyékolással kell rendelkezniük az elektromágneses interferencia (EMI) és a rádiófrekvenciás interferencia (RFI) okozta interferencia csökkentése érdekében.
Kopásállóság: A kábelek felületének ellenállónak kell lennie a vonólánccal való ismételt érintkezésből eredő kopással és elhasználódással szemben.
A használt kábelek paramétereirugalmas húzólánc kábel
A húzóláncos alkalmazás kábelének kiválasztásakor bizonyos paramétereket figyelembe kell venni a megbízható teljesítmény biztosítása érdekében. Ezek a paraméterek a következőket tartalmazzák:
Kábel rugalmassága: A kábel rugalmasságának meg kell felelnie az alkalmazás követelményeinek, hogy elkerülje a kábel nem megfelelő hajlításából eredő meghibásodását.
Kábelátmérő: A kábeleknek megfelelő átmérőjűnek kell lenniük ahhoz, hogy beleférjenek a vontatóláncba, és károsodás nélkül ki kell bírniuk a rájuk fektetett feszültséget.
Kábel anyaga: A kábel anyagának kompatibilisnek kell lennie azzal a környezettel, amelyben használni fogják. Például a vegyszereknek vagy magas hőmérsékletnek kitett kábeleket olyan anyagokból kell készíteni, amelyek ellenállnak az ilyen körülményeknek.
Árnyékolás: A kábeleknek megfelelő árnyékolással kell rendelkezniük az EMI és RFI által okozott interferencia csökkentése érdekében.
Hajlítási sugár: A kábel hajlítási sugarát fenn kell tartani, hogy elkerüljük a kábel sérülését a húzóláncban való mozgás során.
Részletes információk a vontatási láncokban használt kábelekről
A húzóláncokban használt kábelek három fő típusba sorolhatók:
Tápkábelek: Ezeket a kábeleket a motorok, aktuátorok és a gépben lévő egyéb elektronikus eszközök teljesítményének továbbítására használják. A tápkábelek általában rézből készülnek, amely alacsony ellenállású utat biztosít az elektromos energia áramlásához.
Jelkábelek: A jelkábeleket vezérlőjelek, például digitális és analóg jelek továbbítására használják a gép különböző alkatrészei között. Ezek a kábelek árnyékoltak az EMI és RFI elleni védelem érdekében, amelyek jelinterferenciát okozhatnak.
Hibrid kábelek: A hibrid kábelek egyetlen kábelben egyesítik a táp- és jelkábeleket. Ezeket a kábeleket arra használják, hogy leegyszerűsítsék a huzalozási folyamatot és helyet takarítsanak meg a húzóláncban.
A három fő típus mellett a vontatási láncokban használt speciális kábelek is léteznek, mint például az optikai kábelek és a magas hőmérsékletű kábelek.
Az optikai kábelek gyors és megbízható adatátvitelt biztosítanak nagy távolságokon, így ideálisak a nagy sebességű kommunikációt igénylő alkalmazásokhoz, mint például az automatizálási berendezésekben és a robotikában.
A magas hőmérsékletű kábeleket úgy tervezték, hogy ellenálljanak a szélsőséges hőnek vagy hidegnek, így alkalmasak olyan iparágakban történő felhasználásra, mint az acélgyártás vagy az üvegfeldolgozás.
Következtetés:
Összefoglalva, a vontatási láncokban használt kábelek alapvető szerepet játszanak a gépek és berendezések megbízható működésének biztosításában. A húzóláncos alkalmazáshoz használt kábel kiválasztásakor olyan tényezőket kell figyelembe venni, mint a rugalmasság, a tartósság és a jelintegritás az optimális teljesítmény biztosítása érdekében. A megfelelő kábellel a berendezésgyártók javíthatják gépeik élettartamát és megbízhatóságát, ami végső soron a hatékonyság és a termelékenység növekedéséhez vezet.
